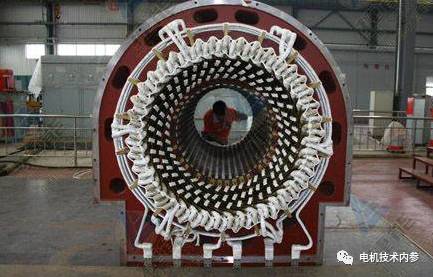

女士參加了對一家電機(jī)制造商的參觀，偶然發(fā)現(xiàn)一家總裝廠正在修理一臺噪音很大的電機(jī)。習(xí)慣，停下來仔細(xì)聽電機(jī)發(fā)出的聲音，直接判斷為絕緣紙響.對機(jī)器抽芯后的實(shí)際檢查表明，定子繞組整體處理效果很好，完全沒有絕緣紙和鑄鋁轉(zhuǎn)子相擦的問題。

根據(jù)多年的檢查經(jīng)驗(yàn)，參數(shù)女士要求維修人員在未裝配狀態(tài)下直接對定子施加適當(dāng)電壓(控制通過電流不超過額定電流)，噪聲依然存在，類似整機(jī)測試時(shí)的聲音。經(jīng)進(jìn)一步檢查，發(fā)現(xiàn)電機(jī)定子鐵芯端板多處彈開，通電時(shí)端板明顯有振動現(xiàn)象。

作為電機(jī)的重要關(guān)鍵部件，鐵芯是非常重要的控制元件，除了尺寸符合性要求外，鐵重.如果鐵的重量不足，會直接導(dǎo)致電機(jī)的空載電流大、溫升高等性能指標(biāo)不合格，在正常負(fù)載下可能會以過載的形式導(dǎo)致燒毀電機(jī)；此外，當(dāng)鐵芯松動時(shí)，總會有一些沖片或端板的音叉似的在電磁力作用下振蕩壓住上述鐵芯，發(fā)出這樣的噪音。

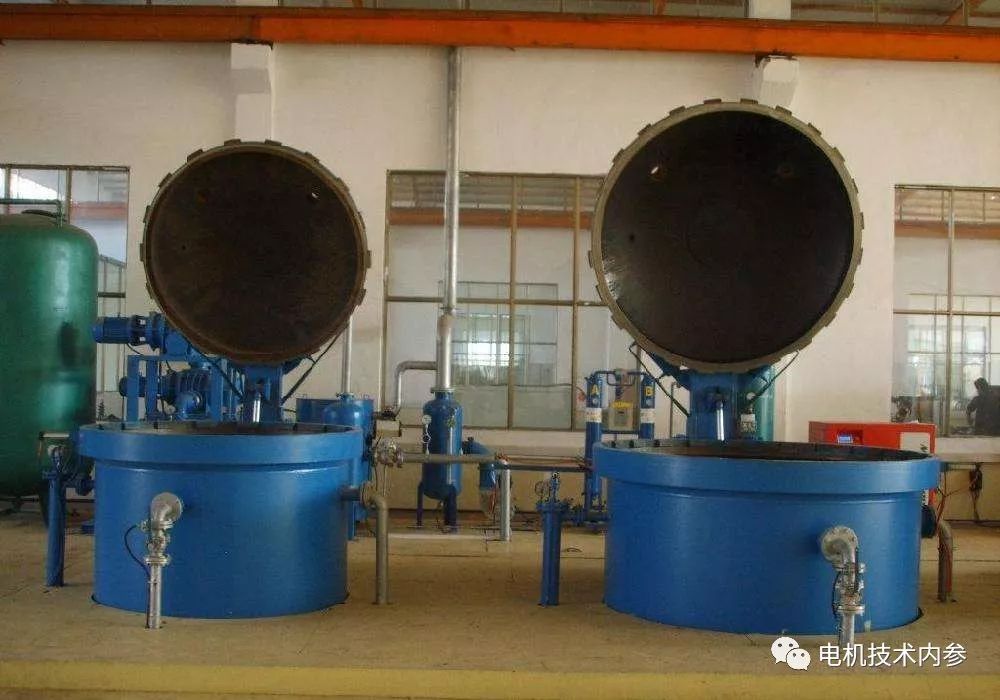

在電機(jī)的制造過程中，一方面我們在加強(qiáng)電機(jī)鐵芯的制造質(zhì)量控制，另一方面固化為堅(jiān)固整體把鐵芯和繞組通過浸漆的過程，當(dāng)然還有固化一些比較松散的零件。但是鐵芯疊片的松動或緊密程度很難把握，最終的結(jié)果也不會完全符合要求，難免會出現(xiàn)一些意想不到的問題。今天，女士可以對上述鐵芯松動做一個(gè)專門的解讀，分析其發(fā)生機(jī)理，并簡要說明預(yù)防措施。

鐵芯為什么會松動？電機(jī)運(yùn)行過程中，電機(jī)運(yùn)行時(shí)鐵芯沖片為受熱膨脹，沖片兩側(cè)漆膜在熱膨脹力的擠壓下變平變薄，片與片之間的粘結(jié)結(jié)構(gòu)塌陷，導(dǎo)致鐵芯沖片之間松動。當(dāng)鐵芯松動時(shí)，沖片之間會有振動，進(jìn)一步磨損沖片的絕緣層，使鐵芯沖片的間隙趨向穩(wěn)定松動。顯然，僅僅由熱膨脹力引起的間隙松動不足以導(dǎo)致噪音故障。然而，一旦疊加異常因素，問題就變得復(fù)雜且高度隨機(jī)化。

00-1010從多年生產(chǎn)和測試電機(jī)的經(jīng)驗(yàn)可以發(fā)現(xiàn)，幾乎不存在電機(jī)后期使用導(dǎo)致的打孔松動問題，大部分電機(jī)在生產(chǎn)過程中都能找到。

通常造成電機(jī)鐵芯疊放時(shí)有害松動的因素不超過兩個(gè)：一是沖片有毛刺或不平整，必須通過控制鐵芯重量來避免；二是疊壓力處于失控狀態(tài)，在壓力設(shè)備壓力顯示正常的前提下，必須嚴(yán)格遵循操作規(guī)范規(guī)定的壓力疊加。

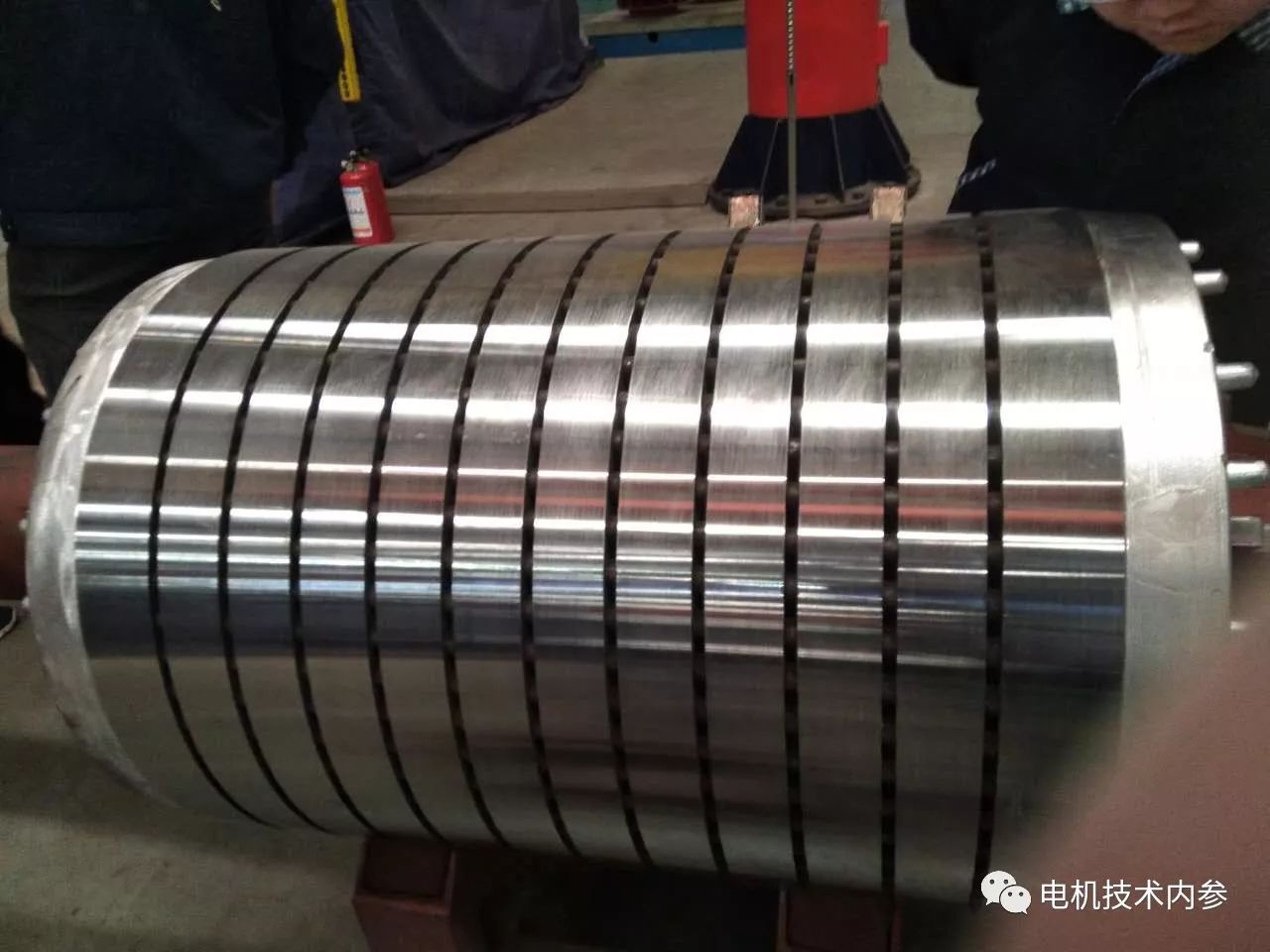

對于大多數(shù)電機(jī)廠家來說，尤其是以冷代熱后，由于硅鋼片本身的質(zhì)量可靠性，小尺寸鐵芯取消了端板，一般保證了鐵芯的重量可以保證鐵芯不會彈開；然而，對于大型產(chǎn)品，尤其是帶有徑向通風(fēng)管道的電機(jī)，由于制造工藝的特殊性，如果鐵的重量仍然是前提，鐵芯彈開和沖片松動問題經(jīng)常發(fā)生，而通過數(shù)量控制是最有效的手段。

沈女士也遇到過三個(gè)類似噪音故障的電機(jī)，處理方法是大部分都會很好的解決。如有局部松動，也可通過局部刷樹脂固化獲得二次浸漆。然而，從根本上杜絕它是至關(guān)重要的。鐵芯制造初期是關(guān)鍵。了解鐵芯松動的機(jī)理，知道松動造成的危害性，把隱患消滅在萌芽狀態(tài)。
