客戶代表小M來公司現場驗收一批繞線轉子電機。看起來年輕又有經驗的小M，不僅監控關鍵的生產環節，還提出看測試流程，確認出廠電機的質量保證水平。女士帶領小M到測試站，觀察測試，詳細回答了很多關于繞線電機的問題。在此，女士整理了相關內容，與大家分享。

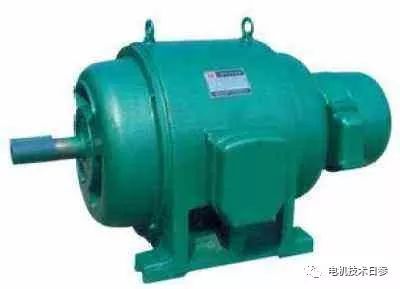

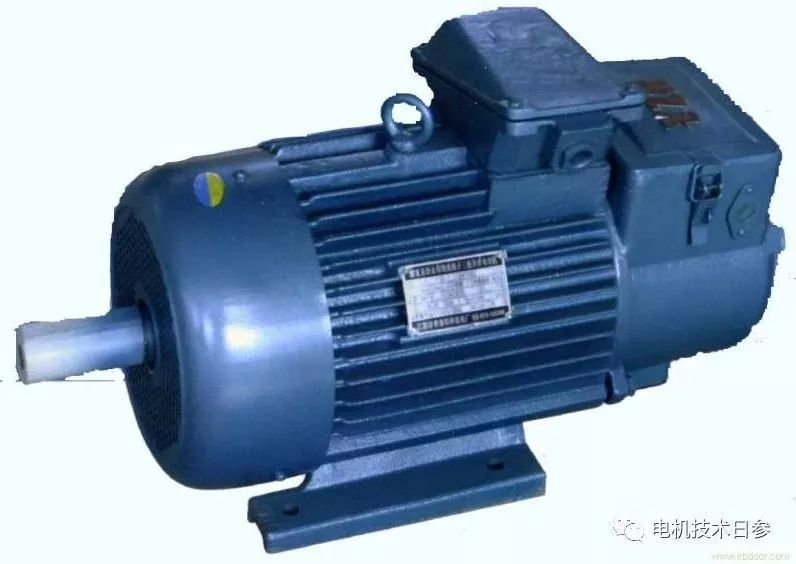

繞線轉子三相異步電動機及其特點

繞線式轉子三相異步電動機的主要特點是它的轉子繞組可以與外電阻串聯，通過改變外電阻的阻值來改變轉子繞組電路的總電阻，從而改變其起動電流和起動轉矩。如果施加的電阻大，起動電流小，起動轉矩大。從其特點可以看出，這類電機主要用于供電容量小、起動轉矩大的場合；因?yàn)橥ㄟ^(guò)調節轉子的外阻力可以在一定范圍內調節轉速，所以也適用于一些需要少量調速的設備。

獨特的通用測試項目和測試方法

定、轉子電壓比的測定試驗

定轉子電壓比是繞線轉子三相異步電動機技術條件中給出的一個評價指標。繞線式轉子三相異步電動機定轉子電壓比的測量試驗也稱為轉子開路電壓的測量試驗。

(1)試驗方法。試驗通電前，為了防止轉子因轉子鐵芯中感應電流產生的轉矩而轉動，應事先用儀器將轉子堵死。鎖定轉子前，先通電觀察轉子的旋轉方向，然后安裝閉鎖裝置。對于容量較小的電機，可使用強度較高的木板支撐電機軸延伸處的鍵槽。

測試期間，轉子三相繞組開路。給定子繞組加上額定頻率的額定電壓U1N。測量每?jī)蓚€(gè)集電環之間的三個繞組產生的感應電動勢(通常稱為轉子線電壓U21、U22和U23)。測量時應使用絕緣符合要求的電壓表和表筆，注意防止觸電.

(2)試驗結果的計算和處理

計算轉子三個線電壓的不平衡度。定子三相電壓平衡時，該值不應超過5%。電壓比KU是通過比較轉子的三個線電壓的平均值U2和定子的額定電壓U1N來計算的，如公式(1)所示。

KU=U1N/U2…………………（1）

通常，電壓比不是以百分比或簡化分?jǐn)?shù)給出，而是直接以定子額定電壓的分?jǐn)?shù)給出。當試驗過程中測得的定子電壓與額定值有間隙時，應按比例關系修正到額定值。

轉子繞組直流電阻的測定

三相繞線轉子異步電動機的三相轉子繞組一般呈星形連接，密封在電動機內部，不引出中性線。因此，在電機外部只能測量三個導線電阻。除非另有規定，否則應在三個集電環之間進行測量。

轉子繞組溫升的測定

試驗方法及相關計算與定子繞組熱試驗相同。需要注意的是，在測量熱DC電阻的過程中，當溫度穩定上升并停止時，連接到定子和轉子繞組的兩個電阻測量?jī)x不能反復切斷各自的電源，否則測量會受到繞組產生的感應電動勢的影響。

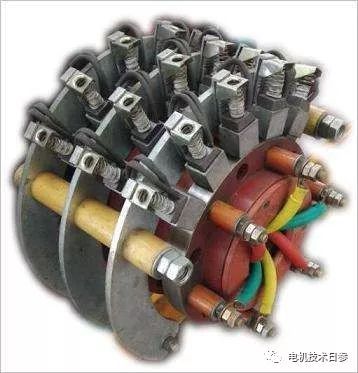

檢查電刷所受壓力和與集電環接觸情況

(1)對于拉鉤刷，可以用刷辮(有兩個刷辮，對稱)或上端打孔后穿過的線，預先在刷和集電環之間壓一張薄而光滑的紙。用小彈簧秤鉤住毛刷上端，沿集電環徑向(垂直于集電環工作面的方向)提起彈簧秤，輕輕拉出紙片。當紙可以抽出時，

（2）電刷壓力是否正常的判定方法

求取電刷在集電環表面上施加的壓強。用所測得的電刷壓力除以電刷與集電環的實際接觸面積，即得到電刷加在集電環上的壓強。

（3）檢查電刷與滑環的接觸面積

電刷與滑環的接觸面積的檢查可用目測的方法大致得出，若要求得到較準確的數值，則事先在電刷工作面上涂一層紅丹粉或紅（藍）墨水、白粉筆沫等，將電刷裝入刷盒中，調整好壓力，轉動電機的轉子若干圈后，取下電刷，觀看被抹掉的涂層面積，該面積占電刷工作面總面積的百分?jǐn)?shù)即為接觸面積的百分?jǐn)?shù)。

● 進行低電壓下的堵轉試驗

進行低電壓下的堵轉試驗是檢查試驗的項目，其目的與普通籠型轉子電動機相同。所加電壓和需測取的數據與普通籠型轉子電機檢查試驗中的堵轉試驗相關內容相同。試驗時，應將轉子堵住，無提刷裝置的，轉子繞組應在集電環上短路或?qū)⑵淙嘁鼍€連接在一起短路；有提刷裝置的，將提刷裝置放置在“運行”位置。

以上非官方發布內容，僅代表個人觀點。
