雙電容單相電動機的正反轉通常由反向開關控制。今天，我們來看看接線。

接線圖

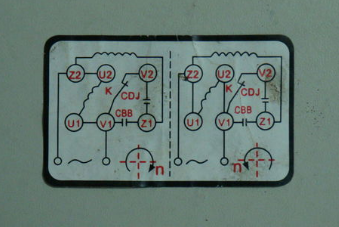

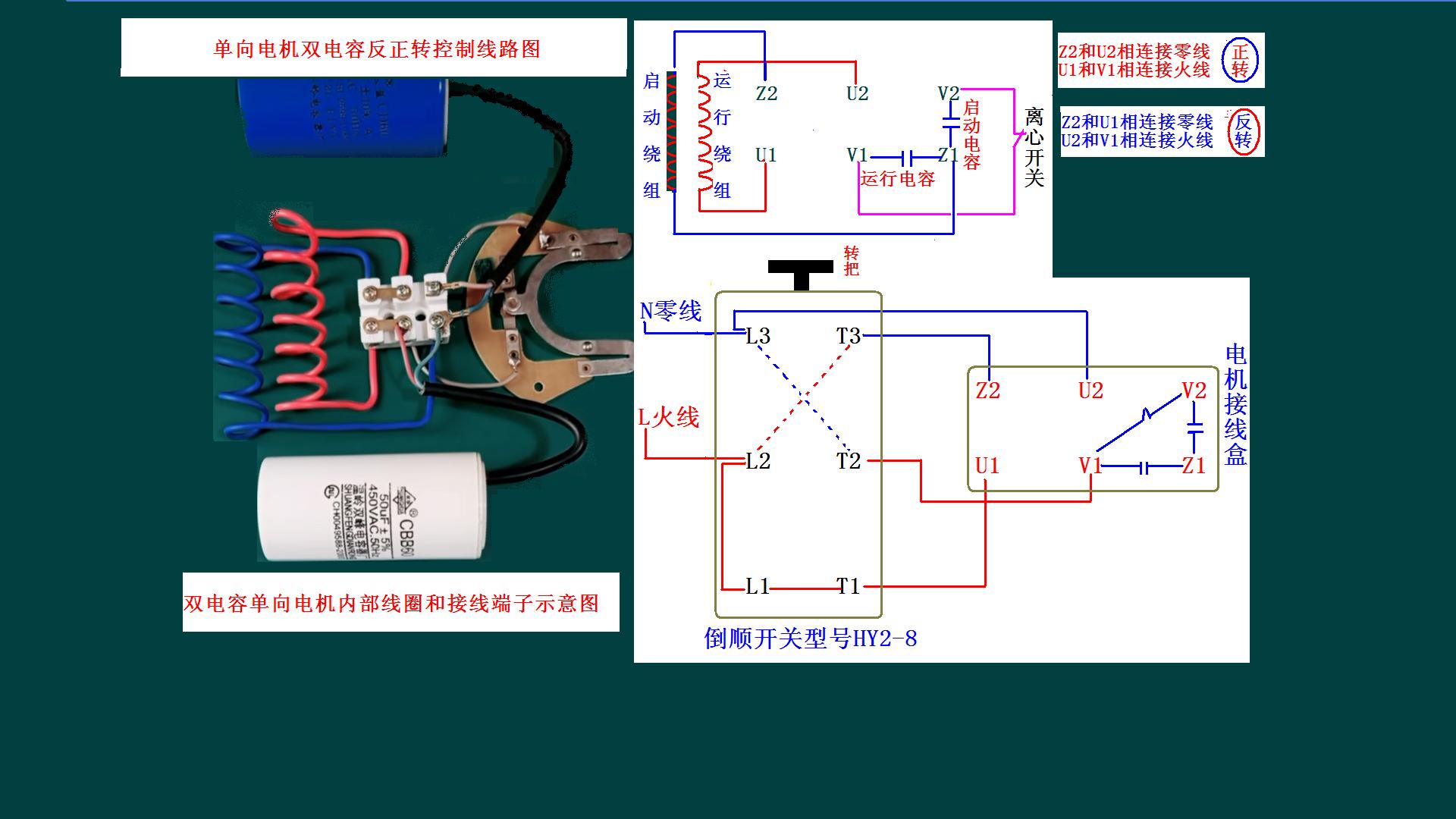

這是線路圖。有些朋友可能不理解。下面簡單分析一下。U1U2是運行繞組的始端和末端，Z1Z2是起動繞組的始端和末端，離心開關在V1V2之間。CBB是運行電容器，容量稍小，CDJ是啟動電容器，容量較大。電機啟動后，離心開關關閉，只有運行電容接入電路。

反向開關控制正向和反向旋轉。

反轉開關型號HY2-8，我們主要了解正反轉原理。知道了原理，就可以使用任何類型的反向開關。如上圖所示，正轉時U2Z2接零線，U1V1接火線。U2Z2實際上與兩個繞組的末端相連，U1V1實際上與連接運行電容器一極的運行繞組的第一端相連。換向時，Z2U1接零線，U2V1接火線。Z2U1接兩個連在一起的繞組的一端，U2V1接與運行電容的一極相連的運行繞組的末端。與正轉相比，改變運行繞組的前后兩端實現正轉，可以切換單相電機連接的火線中性線。
