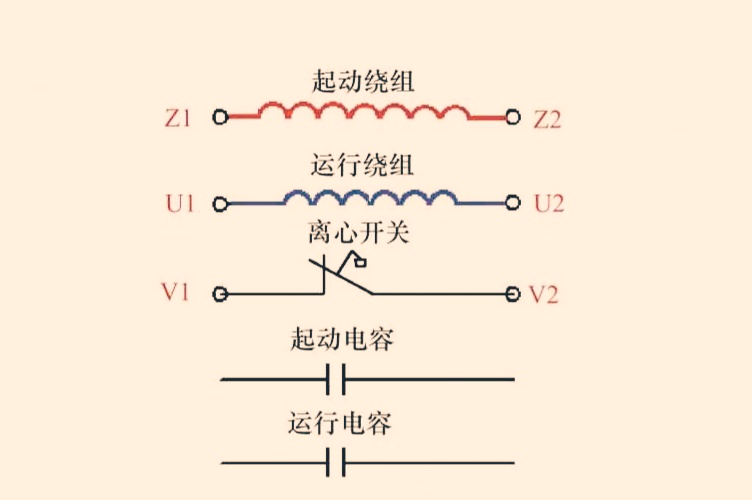

如上圖，單相雙電容電機由起動繞組(輔助繞組)、運行繞組(主繞組)和離心開關組成，引出六根導線，分別是Z1、Z2、U1、U2、V1和V2。這兩個電容器是啟動電容器和運行電容器，并且啟動電容器大于運行電容器。

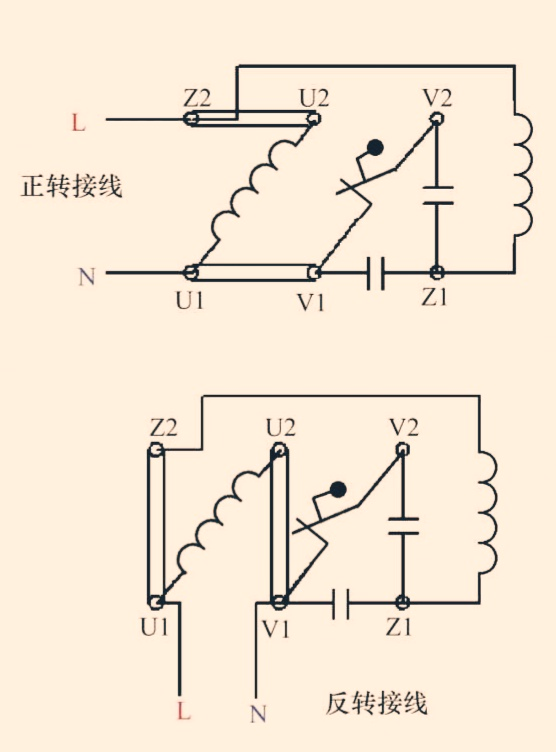

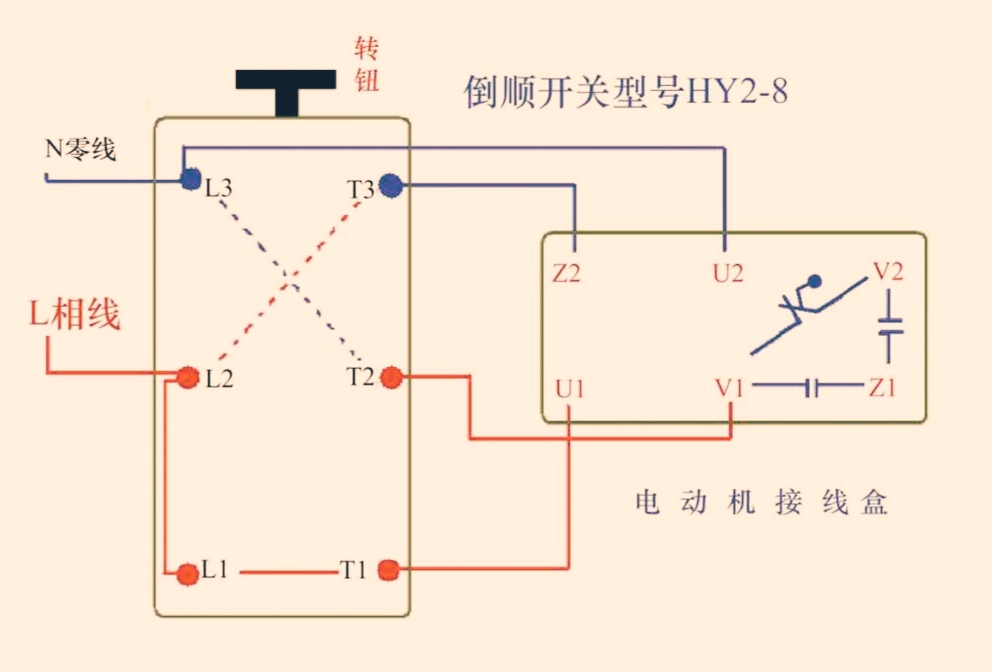

HY2-8型反向開關。首先要了解正反轉的原理。知道原理后，我們可以使用任何類型的反向開關。如上圖所示，正轉時U2和Z2接零線，U1和V1接相線。U2、Z2實際上是連在一起的，兩個繞組的末端連在一起，U1、V1實際上是連在一起的，運行繞組的第一端與運行電容器的一極相連。Z2反相時，U1接零線，U2和V1接相線。Z2與U1的連接意味著兩個繞組的一端連在一起，U2與V1的連接意味著運行繞組的末端與運行電容的一極相連。與正轉相比，改變了運行繞組的前后端，實現(xiàn)了正反轉，可以切換單相電機的相線和零線。
